在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。
車身域控制器定義與核心功能
BDM（Body Domain Module）是車身域控制器的簡稱，在不同車企或文獻中也被稱為BCM（Body Control Module）或BDU（Body Domain Unit）。其核心功能是通過中央處理單元對車身電子系統進行集中化控制，具體包括：
- ?功能集成?：整合傳統分散的ECU（如燈光控制、雨刮控制、門鎖系統等），統一管理信號輸入與輸出，減少系統復雜度。??2??3
- ?實時監控與響應?：接收傳感器信號（如車速、溫度），執行防抱死剎車、電子穩定程序等安全功能，并在異常時觸發警報或保護措施。??1??4
- ?舒適性控制?：管理車窗、天窗、座椅調節、無鑰匙進入（PEPS）等部件，優化乘客體驗。??
?
?BDM技術演進與發展趨勢
隨著汽車電子架構向集中化發展，BDM正經歷以下技術變革：
- ?從域控制器到區域控制器?：BDM逐步升級為區域控制器（ZCU），整合更多跨域功能（如底盤控制、熱管理），并采用分級配電方式提升能效。
- ?硬件與軟件創新?：采用高性能MCU（如恩智浦S32G3）和SOA（面向服務架構）設計，支持OTA升級和AI算法處理，實現軟硬件分離。
- ?降本與集成優勢?：通過集成e-Fuse等智能配電技術，減少線束長度和ECU數量，優化整車成本與空間布局。??
系統框圖
芯力特產品推薦
?Can 收發器：
SIT1043Q
- 兼容“ISO 11898-2:2016”和“SAE J2284-1 to SAE J2284-5”標準
- AEC-Q100 認證
- 擁有低功耗睡眠模式以及待機模式
- 帶遠程喚醒功能以及本地喚醒功能
- 總線端口±58V 耐壓
- ±30V 接收器共模輸入電壓
- 全系支持3.3V/5V MCU，SIT1043Q/1 增加支持1.8V MCU
- 驅動器（TXD）顯性超時功能
- VBAT、VCC 和VIO 電源引腳上具有欠壓保護
- 高速CAN，支持5Mbps CAN With Flexible Data- Rate（靈活數據速率）
- 睡眠模式INH 輸出引腳具有電源禁用功能
- -40℃至150℃結溫范圍，且內置過溫保護
- TXD 至RXD 典型環路延時約100ns
- 高抗電磁干擾能力
- 未上電節點不干擾總線
- SIT1043QT 和SIT1043QTK 帶共模穩定輸出引腳SPLIT
SIT1044Q
- 兼容“ISO 11898-2:2016”和“SAE J2284-1 to SAE J2284-5”標準
- AEC-Q100認證
- 內置過溫保護
- 總線端口±40V耐壓
- 驅動器（TXD）顯性超時功能
- 帶遠程喚醒功能的低功耗待機模式
- SIT1044QT/3、SIT1044QTK/3、SIT1044QT/31和SIT1044QTK/31 I/O電壓范圍支持3.3V和5V MCU
- VCC和VIO電源引腳上具有欠壓保護
- 高速CAN，支持5Mbps CAN FD（靈活數據速率）
- 高抗電磁干擾能力
- 未上電節點不干擾總線
- TXD至RXD典型環路延時小于100ns
- 支持DFN3*3-8，小外形，無引腳封裝
?Lin 收發器：
SIT1021Q
- 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”標準；
- AEC-Q100 認證；
- 內置過溫保護功能（熱關斷）；
- 內置顯性超時功能；
- 總線限流保護功能；
- 電池欠壓保護功能；
- 極低功耗的休眠模式；
- 支持本地喚醒與遠程喚醒；
- 使用INH 引腳控制外部穩壓器；
- LIN 數據傳輸速率可達20kbps；
- 高電磁兼容（EMC）能力；
- 提供DFN3*3-8，小外形，無引腳封裝。
SIT1022Q
- 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”標準；
- AEC-Q100 認證；
- 兼容K 線；
- 內置過溫保護功能（熱關斷）；
- 內置顯性超時功能；
- 內置30kΩ 總線上拉從機電阻；
- 總線限流保護功能；
- 電池掉電檢測功能；
- 極低功耗的休眠模式與待機模式；
- 支持LIN 總線遠程喚醒；
- LIN 數據傳輸速率高達20kbps；
- 提供SOP14，DFN4.5*3-14 及DHVQFN24 封裝。
SIT1024Q
- 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”標準；
- AEC-Q100認證；
- 兼容K線；
- 內置過溫保護功能（熱關斷）；
- 內置顯性超時功能；
- 內置30kΩ總線上拉從機電阻；
- 總線限流保護功能；
- 電池掉電檢測功能；
- 極低功耗的休眠模式與待機模式；
- 支持遠程喚醒；
- 輸入電平兼容3.3V/5V器件；
- LIN數據傳輸速率高達20kbps；
- 提供QFN24L/DHVQFN24，小外形，無引腳封裝。
>>>>
芯力特公司介紹
>>>>
豐寶介紹
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商。總部位于上海，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
什么是DMS?
DMS，全稱為Driver Monitoring System，指的是駕駛員監控系統，這是一個先進的車載安全系統。它的核心功能是監控駕駛員的行為與狀態，以此保障行車安全。系統配備了攝像頭、傳感器等多種硬件，這些設備能夠偵測駕駛員是否出現過度疲勞、注意力不集中或是打瞌睡等潛在危險行為。一旦檢測到這些風險，系統會及時發出警報或者執行相應的安全措施，旨在維護駕駛員與乘客的安全。
DMS組成與安裝位置
硬件構成
- 核心傳感器：通常配備紅外攝像頭（如艾瑞澤8的A柱攝像頭、理想L9的3D ToF攝像頭6），部分車型結合方向盤握力、心率等生物傳感器。
- 安裝位置：常見于A柱、方向盤管柱上方、內后視鏡區域或儀表盤頂部，確保無遮擋捕捉駕駛員面部。
功能實現技術
- 通過計算機視覺算法分析面部特征（如眼瞼閉合頻率、視線方向）；
- 采用深度學習模型實時判斷疲勞、分心及危險行為（如吸煙、使用手機）。
DMS核心監測功能
- 疲勞駕駛檢測：通過分析眼部閉合頻率、打哈欠等面部特征識別疲勞狀態。
- 分心行為預警：監控視線偏離路面、使用手機等危險動作。
- 危險行為識別：檢測吸煙、打電話等干擾駕駛的行為5。
- 生物特征認證：支持人臉識別，實現身份驗證與個性化設置。
DMS應用場景與法規要求
商用車（貨車/公交車）已強制安裝，乘用車逐步普及45。
歐盟自2022年強制新車搭載DMS，中國計劃2025年將其納入新車安全評分體系。
芯力特產品推薦
SIT1043Q
- 兼容“ISO 11898-2:2016”和“SAE J2284-1 to SAE J2284-5”標準
- AEC-Q100 認證
- 擁有低功耗睡眠模式以及待機模式
- 帶遠程喚醒功能以及本地喚醒功能
- 總線端口±58V 耐壓
- ±30V 接收器共模輸入電壓
- 全系支持3.3V/5V MCU，SIT1043Q/1 增加支持1.8V MCU
- 驅動器（TXD）顯性超時功能
- VBAT、VCC 和VIO 電源引腳上具有欠壓保護
- 高速CAN，支持5Mbps CAN With Flexible Data- Rate（靈活數據速率）
- 睡眠模式INH 輸出引腳具有電源禁用功能
- -40℃至150℃結溫范圍，且內置過溫保護
- TXD 至RXD 典型環路延時約100ns
- 高抗電磁干擾能力
- 未上電節點不干擾總線
- SIT1043QT 和SIT1043QTK 帶共模穩定輸出引腳SPLIT
>>>>
芯力特介紹
在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。
>>>>
豐寶介紹
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾＃诒本?、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
芯力特SIT1043Q介紹
SIT1043Q 是芯力特公司推出的第三代高速 CAN FD 收發器，現已通過多項權威認證，包括第三方 AEC-Q100 認證、德國益馳 CAN 通信一致性測試以及德國 C&S 兼容性測試。相比于第一代基礎型 SIT1040Q 和第二代 CAN FD 收發器 SIT1042Q，SIT1043Q 擁有更豐富的引腳設計與更強大的功能特性。
除了具備基本的 CAN 收發器功能外，SIT1043Q 還在以下方面做出了全面提升：
- 電磁兼容性（EMC）增強，具備 SPLIT 引腳以穩定總線信號共模電壓；
- 電壓適配能力強，可與電壓范圍為 3V 至 5V 的 MCU TXD 和 RXD 接口兼容；
- 多功能擴展，滿足更多復雜車載系統的需求。
芯力特SIT1043Q優勢
核心優勢功能包括：
- 節點電源控制：通過 INH 引腳，可控制整車節點電源，僅保留 SIT1043Q 在待機狀態下運行，實現極低功耗；
- 多模式支持：支持五種工作模式，可通過 MCU 控制 EN 和 STB 引腳靈活切換；
- 低功耗喚醒機制：支持本地及遠程喚醒，并具備喚醒源識別功能，適用于待機及睡眠模式；
- 診斷與保護功能：內置多種保護機制，包括 CAN 總線短路檢測、電池短路檢測等；
- 增強信號完整性：通過內置的 CAN SIC 功能，配合振鈴抑制和斜率控制電路，有效降低總線噪聲與干擾，確保高速通信下的數據穩定性與可靠性。
應用案例
汽車網關作為整車通信的核心中樞，負責連接和協調來自動力、底盤、安全、車身控制、信息娛樂、遠程信息處理以及高級駕駛輔助系統（ADAS）等不同功能域的數據交換。它需同時處理多種通信協議（如 CAN、LIN、FlexRay、千兆以太網）并執行實時數據過濾以確保系統安全，防止網絡攻擊。
SIT1043Q 憑借其高性能、高抗干擾性與多模式低功耗特性，被廣泛應用于車載網關控制器中。
結語
隨著汽車技術日趨電動化、智能化與網絡化，分布式架構在車載網絡中的應用逐漸普及。SIT1043Q 作為芯力特第三代高速 CAN FD 收發器，以其出色的性能、靈活的電壓兼容性、豐富的功能模式和卓越的抗干擾能力，已被廣泛應用于車身控制器（如網關、域控制器、整車控制器）以及對功耗敏感的場景（如車載充電系統、BMS、智能座椅、門窗、后視鏡及照明系統等），獲得了眾多主流汽車廠商與零部件供應商的高度認可。
? 芯力特介紹
在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。
? 豐寶介紹
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
豐寶網（3月3日訊）
在湖南芯力特電子科技有限公司近日舉辦的2024年度合作伙伴大會上，上海豐寶電子科技有限公司憑借卓越的市場表現和突出的團隊協作精神，榮獲“2024年度最佳代理獎”和“2024年度最佳攻堅獎”兩項重要獎項。
此次獲獎不僅彰顯了湖南芯力特對上海豐寶電子科技有限公司在業務拓展、客戶服務及市場攻堅等方面的高度認可，也進一步鞏固了雙方長期穩定的戰略合作伙伴關系。未來，上海豐寶電子科技有限公司將繼續秉持“專業、創新、共贏”的理念，深化與湖南芯力特的合作，共同推動行業高質量發展，為客戶創造更大價值。

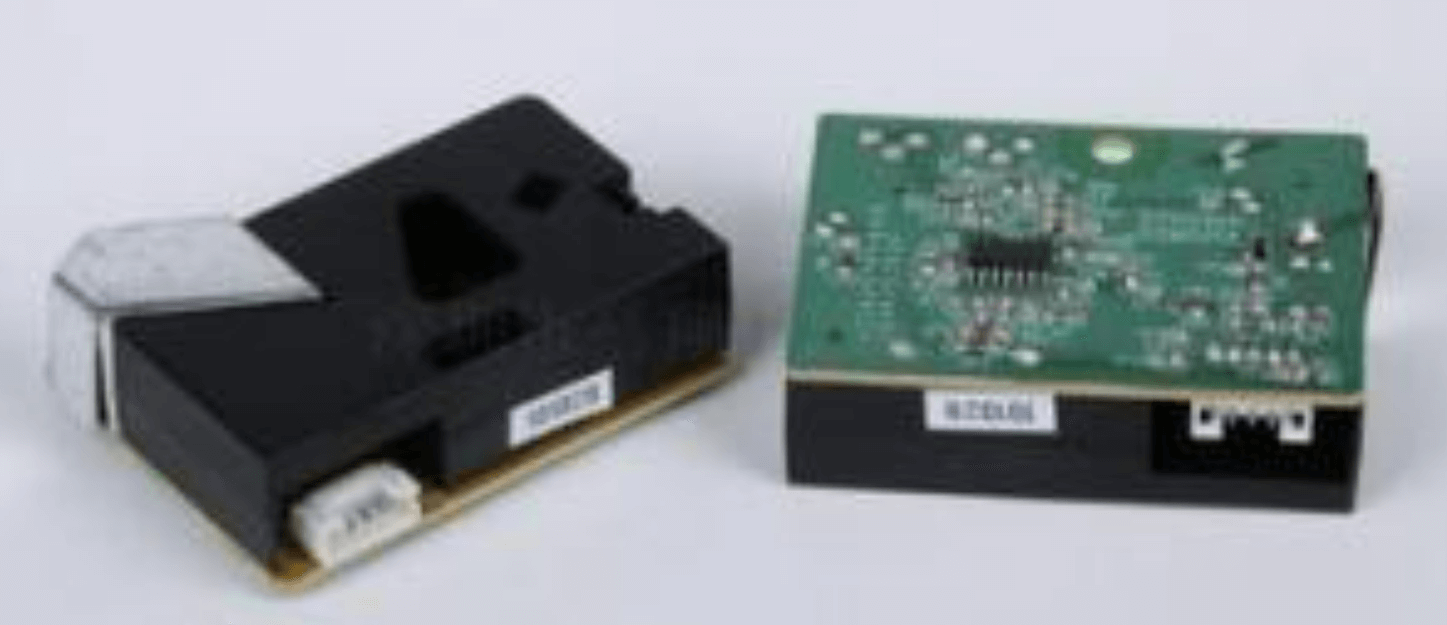

什么是車載PM2.5傳感器?
車載PM2.5傳感器，又稱微細粉塵含量傳感器，能夠精確檢測并計算單位體積內空氣中不同粒徑的懸浮顆粒物的個數，并通過數學算法及科學標定輸出顆粒物質量濃度（μg/m3）?。
它有助于車主實時了解車內空氣質量，特別是PM2.5顆粒物的濃度，從而采取相應的措施改善車內環境?。
??車載PM2.5傳感器的工作原理
車載PM2.5傳感器采用激光散射原理進行工作。傳感器內部設有激光模組和風扇，風扇通過負壓吸入外部空氣，使空氣中的顆粒物進入傳感器內部。當空氣中的顆粒物通過激光束時，會發生光的散射現象。散射光的強度與顆粒物的濃度成正比，傳感器通過測量散射光的強度來推算顆粒物的濃度?。
?車載PM2.5傳感器特性?
- 車載PM2.5傳感器具備智能顆粒物識別算法，能夠準確識別并計算PM2.5顆粒物的濃度。
- 傳感器采用長壽命激光器，確保在長期使用過程中保持穩定的性能。
- 光學透鏡自清潔結構設計，減少了維護的頻率和難度。
- 可擴展PM1.0、PM10輸出通道，滿足更多應用場景的需求。
- 在道路行駛中能實現快速響應和精度，確保實時數據的準確性。
車載PM2.5傳感器安裝位置與使用?
車載PM2.5傳感器通常安裝在汽車空調、手套箱、儀表盤等位置，便于檢測車內空氣質量?。
安裝后，車主可以通過車機系統查看當前車內的PM2.5具體數值，以及在線更新當前位置的PM2.5空氣質量。
?

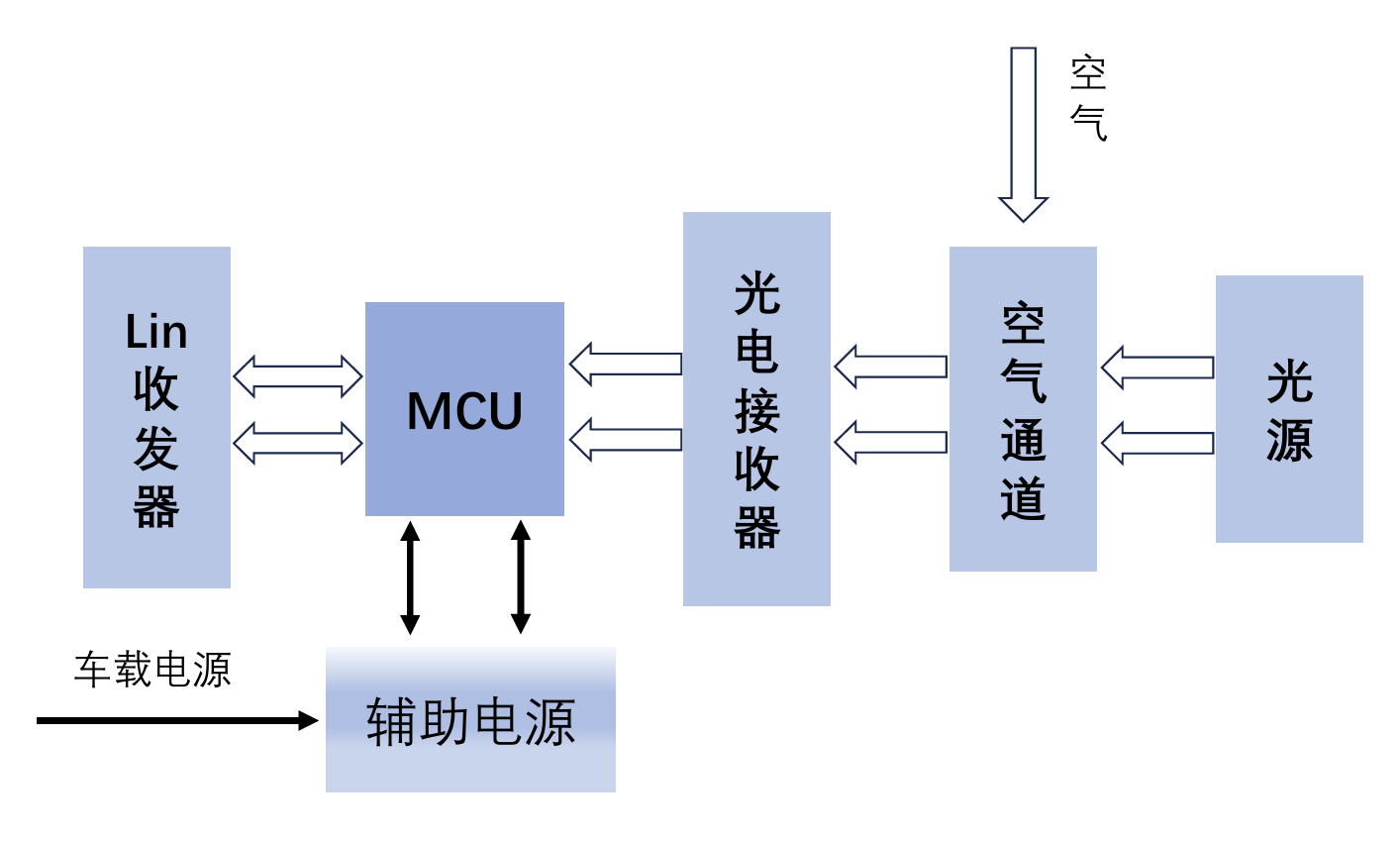

? 電路框圖
芯力特產品推薦
? SIT1021Q
- 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602” 標準；
- AEC-Q100 認證；
- 內置過溫保護功能（熱關斷）；
- 內置顯性超時功能；
- 總線限流保護功能；
- 電池欠壓保護功能；
- 極低功耗的休眠模式；
- 支持本地喚醒與遠程喚醒；
- 使用 INH 引腳控制外部穩壓器；
- LIN 數據傳輸速率可達 20kbps；
- 高電磁兼容（EMC）能力；
- 提供 DFN3*3-8，小外形，無引腳封裝。
??芯力特公司介紹
在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。
??豐寶介紹
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾＃诒本?、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
一、背景概述
SIT1043QT屬于湖南芯力特公司的第三代高速CAN FD收發器，目前已經通過第三方AEC-Q100認證、德國益馳CAN通信一致性測試、德國C&S兼容性測試。相比第一代基礎SIT1040Q和第二代CAN FD SIT1042Q CAN收發器，此芯片引腳更多功能更全。SIT1043QT在實現基本CAN收發器功能的同時，增強了電磁兼容性(EMC)性能，并引出SPLIT引腳穩定總線信號共模輸出，支持與電壓為3V至5V的MCU TXD&RXD電平適配。

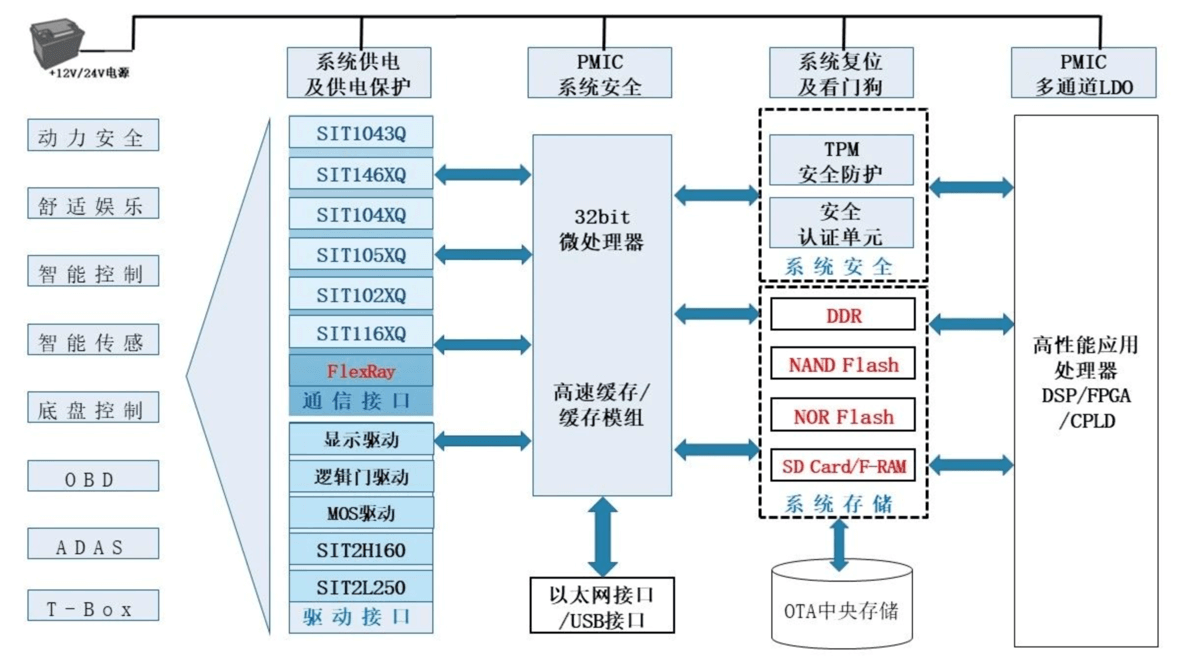

二、芯力特SIT1043QT在汽車網關的案例
網關是汽車的中央樞紐，可安全地互連和處理異構汽車網絡來往于不同功能域的數據，例如動力、底盤和安全性、車身控制、車載信息娛樂系統、遠程信息處理和高級駕駛輔助系統。汽車網關處理不同的通信協議，如CAN、LIN、FlexRay和千兆以太網，同時安全地實時過濾數據，以防黑客攻擊。網關還為汽車內的不同電子控制單元(ECU)提供無線(OTA)固件升級。

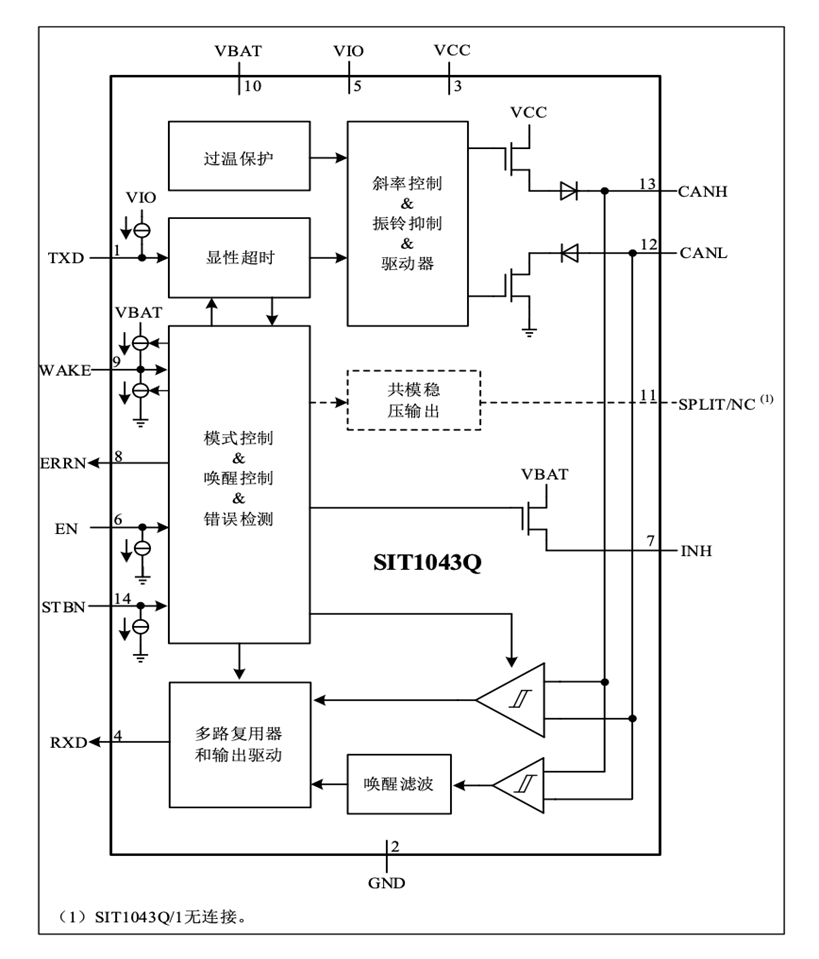

三、SIT1043QT技術和應用電路
SIT1043QT是一款應用于 CAN 協議控制器和物理總線之間的接口芯片，支持 5Mbps 靈活數據速 率(Flexible Data-Rate)，具有在總線與CAN協議控制器之間進行差分信號傳輸?shù)哪芰?。SIT1043QT總線端口耐壓可達-58V 至+58V，接收器共模輸入電壓達到-30V 至+30V，適用于 12V 或 24V 應用系統。 SIT1043QT 采用多電源供電，擁有多種系統保護和診斷功能以提高器件和 CAN 的穩定性。另外， SIT1043QT擁有五種工作模式：正常工作模式、靜音模式、待機模式、睡眠等待模式和睡眠模式，在低 功耗模式下支持本地喚醒與遠程喚醒，所提供的低功耗模式管理可極大節省 CAN 總線應用系統的電力 。
四、應用場景
- 汽車網關
- 車載電池管理系統BMS
- 車載無線充
- 汽車智能座椅、智能門窗
- 電子后視鏡
- 汽車車燈
五、芯力特介紹
在汽車應用領域，芯力特率先推出5V/3.3V CAN/CAN FD總線接口系列芯片、LIN總線接口系列芯片，系列齊全，成為國內首家同時擁有CAN、LIN收發器芯片的模擬IC廠商。公司聚集了國內外傳感器信號處理芯片設計領域一批充滿激情、勤奮踏實、富于創新的杰出工程師和具有國際化運作經驗的管理團隊。
六、豐寶介紹
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
