? 背景概述
便攜式POS機（Point of Sale）是一種集支付、交易處理和數據管理于一體的移動終端設備，憑借其移動性、多功能性和安全性，已成為現代商業生態中不可或缺的工具。隨著智能化與云端技術的深化應用，其功能將進一步擴展，覆蓋更廣泛的商業場景。
? 拓爾微在POS機中的應用
(1)高集成度步進馬達驅動TMI8150B
? 內置5通道電機驅動器；
? 1~4CH控制2個步進電機或4個直流電機；5通道控制1個直流電機或線圈；
? 1CH/2CH & 3CH/4CH 支持微步模式，最大微步分辨率可達512步；
? 2.4V至5.5V工作電壓；
? 最大持續電流：0.7A；
? VM欠壓鎖定（UVLO）；熱關斷（TSD）；低功耗睡眠模式；
? 采用小型QFN3x3-20封裝；
（2）TMI3181/A/D 超低功耗Buck
? 工作電壓 2.5-7.4V , VIN 耐壓高至 10V
? 輸出電流可達 1A
? Vout 電壓最低可到 0.6V
? OVP 保護點 7.4V（適用于四節滿電干電池）
? 0.1~20mA小電流時，效率高達 80％ 以上
? 靜態電流：3uA，超低功耗
（3）PMIC TMI7003C 集成 3 路 1.5A DC/DC
? 輸入電壓 2.5V- 5.5V
? Vfb 0.6V、開關頻率 1.5MHz
? 集成 3ch DCDC，Ipeak 1.5A/1.5A/1.5A
? 內置輸入 UVP & OVP、內置軟啟動、過流保護
? 封裝： QFN20_3*3mm 20pin
（4）3W單通道D類音頻功放-TMS8020/8010
? 輸出功率3W：3.2W@RL=4Ω/5V/10%THD
? 低內阻：Rdson=200mΩ+130mΩ
? 開關信號上升&下降沿軟驅動
? 可驅動低至2Ω阻抗喇叭（良好的散熱設計）
? DRC/防飽和控制
? 支持AB類輸出
? One-wire控制
? 短路保護：輸出對輸出， 輸出對GND，輸出對VDD
? 過溫保護、欠壓保護
? 封裝：SOP8/MSOP8/DFN2x2-8
? 拓爾微簡介
? 豐寶簡介
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
應用概述
車燈是汽車的重要組成部分，不僅影響汽車的外觀美感，更關乎駕駛者和行人的安全。隨著汽車技術的發展，車燈也從傳統的鹵素?zé)艉碗瘹鉄?，逐漸向LED燈和激光燈等新型照明技術轉變。LED燈具有耗能低、壽命長、亮度高、.可控性強等優點，已經成為目前主流的車燈解決方案。
汽車的尾燈由剎車燈、倒車燈、轉向燈、霧燈等組成。主要功能是提醒后方車輛，向其傳達前車的行駛狀態。 目前主流的尾燈系統基本采用LED照明，一般由MCU+LED驅動芯片構成，各大廠商通過燈光亮度和顏色的變化，實現不同的燈光效果，提升駕駛體驗。
應用案例

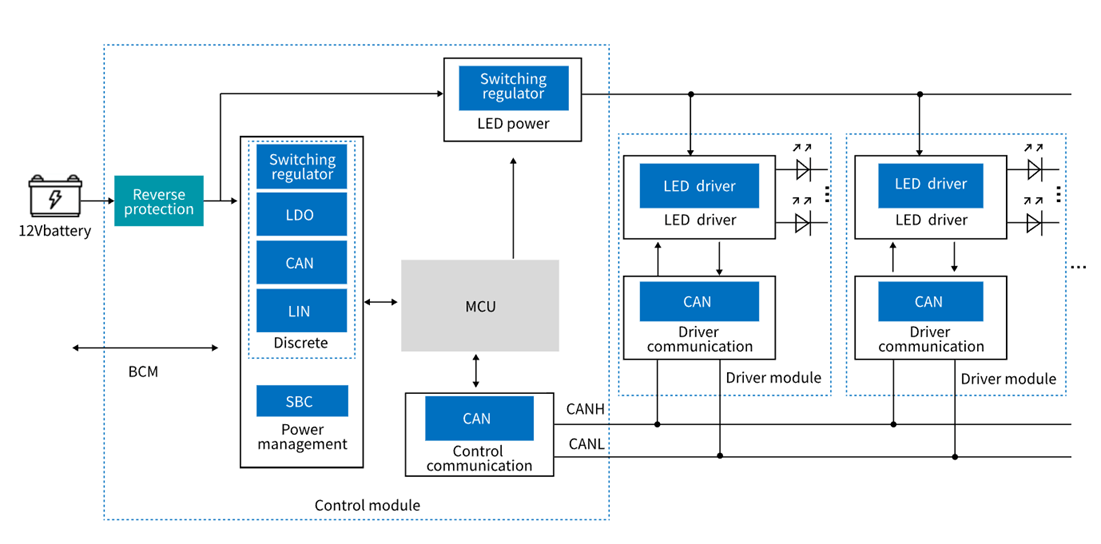

該方案主要包括控制板和燈板兩部分，使用納芯微12通道LED驅動NSL21912、電源芯片NSR33050和CAN收發器NCA1042B。
NSL21912是一款 12 通道、支持 3.8V 到 20V 供電范圍、每通道 100mA 電流輸出能力的高邊汽車級 LED 驅動器，該器件支持2-bit全局、6-bit獨立電流設置，支持靈活的 12-bit PWM 調光。
NSL21912具有低Dropout電壓需求（700mV Max.@50mA），并且支持VS Shunt的自動熱共享技術，提供優秀的熱性能表現。NSL21912支持 LED 開路、對地短路和單 LED 短路等診斷特性。該器件集成可配置看門狗以及可編程EEPROM，當系統中MCU連接斷開時，NSL21912可針對不同應用靈活設置故障安全狀態(Fail Safe Mode)。
NSL21912支持最高2Mbps的UART通訊接口，單總線最多支持16個NSL21912通訊。
產品特性
? 滿足AEC-Q100 Grade1 車規 要求
? 3.8V~20V供電電壓范圍
? 12通道高精度電流源
? 每通道100mA輸出電流能力
? 12-bit 獨立PWM調光
? 低Dropout電壓 （700mV max. at 50mA）
? 支持VS引腳Shunt電阻的自動熱共享特性
? 基于UART協議的通訊接口，支持最高2Mbps通訊速率
? 可配置的LED開路和LED短路檢測閾值
? 完整診斷和保護功能
??納芯微介紹
納芯微電子（簡稱納芯微，科創板股票代碼688052）是高性能高可靠性模擬及混合信號芯片設計公司。自2013年成立以來，公司聚焦信號感知、系統互聯、功率驅動三大方向，提供傳感器、信號鏈、隔離、接口、功率驅動、電源管理等豐富的半導體產品及解決方案，并被廣泛應用于汽車、工業控制、信息通訊及消費電子領域。
產品線詳細信息
中文名稱：納芯微
產品分類：模擬器件
經營模式：代理
主要產品
集成電路#傳感器#設計#芯片#智能硬件
??豐寶介紹
上海豐寶電子信息科技有限公司創辦于1998年5月，本土知名的元器件代理商?？偛课挥谏虾?，在北京、深圳、蘇州、香港、臺灣設有分公司，并在廣州、東莞、廈門、南京、杭州、 武漢、西安等15個城市設有辦事處。公司主營電子元器件世界品牌在中國大陸的代理銷售，并致力于代理芯片產品的應用設計開發，整體解決方案在通訊、家電、工業控制得到廣泛應用。公司的主要代理品牌有Bourns、Winbond、Omron、Knowles、U-blox 、Nuvoton、Nation和Torex等。
豐寶電子系上海市高新技術企業，2003至2014年連續十二年被《國際電子商情》評選為“讀者最滿意的十家大陸電子元器件分銷商”。在2008至2011年三次獲得“Omron優秀代理商銷售獎”，2009至2012年三次獲得“SGMC杰出成長獎”，2010年榮獲“Bourns杰出業績獎”，2011年榮獲“NXP年度增長最快ID獎”，2012年榮獲“NXP最佳FAE支持團隊獎”，2013榮獲 Torex合作伙伴獎。豐寶電子視誠信經營為企業至高榮譽，一直致力于上海市“誠信創建企業”工作認定，截止到2017年已榮升為五星級企業。
背景概述
隨著數字人民幣相關政策與試點工作實施方案接連出臺，試點范圍持續擴大，應用場景不斷豐富， 數字人民幣試點呈現加速推進的態勢。隨著數字人民幣開始在零售端推進測試，落地應用應該不再遙遠?？梢韵胂?，數字人民幣對于金融體系和普通居民的生活將帶來巨大的影響。首當其沖的應該是，面向廣大消費者的支付體系將面臨沖擊，率先引發行業的整合。伴隨著數字人民幣而生的還有電子可視卡。

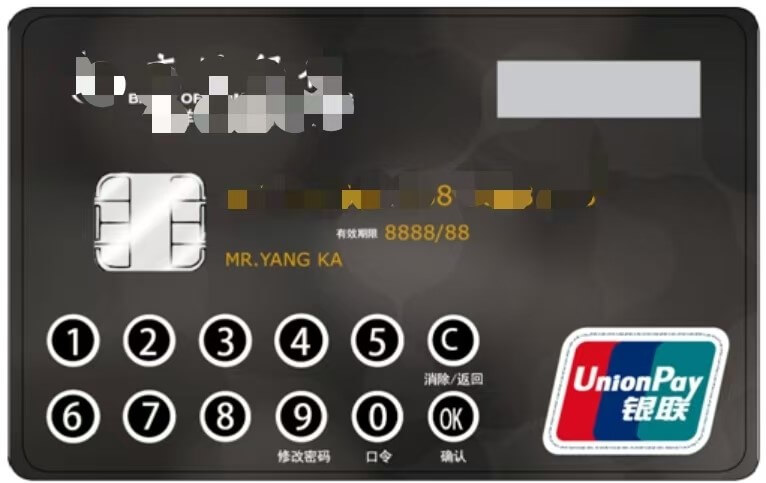

電子可視卡主要針對的是特定的場景和特定的人群。比如冬奧會的場景，對于參加冬奧會的外國友人發放一個具備數字人民幣功能的電子可視卡；比如老人小孩，對于不便于操作智能手機的人群使用可視卡等更加直觀的支付設備；再比如在網絡不佳的地下停車場或者商超，便于用戶在無網絡環境下使用。
XC6808系列在電子可視卡中的應用案例
在可視卡項目中，客戶需要一個超薄的鋰電池充電芯片，芯片厚度要求不能超過0.4mm，充電電流需求10~50mA，此產品通過Type-C供電，輸入電壓5V，充電芯片輸出要求4.2V，綜上所述，給客戶推薦了特瑞仕的XC6808系列。XC6808是一款用于單電池鋰離子電池和鋰聚合物電池的恒壓恒流線性充電器，已將充電完成后來自電池的放電電流控制在0.1uA（標準），因此可更長時間使用于小型電池工作的低功耗設備。在此應用場景中XC6808系列完全滿足客戶使用需求。
另外此產品中也有電壓檢測器XC6126系列和電源穩壓芯片XC6504系列的機會。XC6126系列產品是超小型, 高精度電壓檢測器IC。由于采用了CMOS工藝, 高精度基準電源, 激光微調技術實現了包括溫度漂移在內的高精度, 低消耗電流。有N溝道開漏和CMOS兩種輸出。備有USPN-4B02及SSOT-24兩種超小型封裝,適用于便攜式儀器的小型化, 高密度實裝產品。XC6504系列產品實現了0.6μA超低消耗電流的電壓穩壓器。此外，在輸出電流為1μA(輕負載)時，也能得到穩定的電壓，最適用于只需少量輸出電流的應用目的。加上采用了0.75×0.95 mm的超小型封裝USPN-4B02，對應了無穩定輸出用電容(CL)，可以大幅度減少實裝面積，非常符合小型化產品的需求。

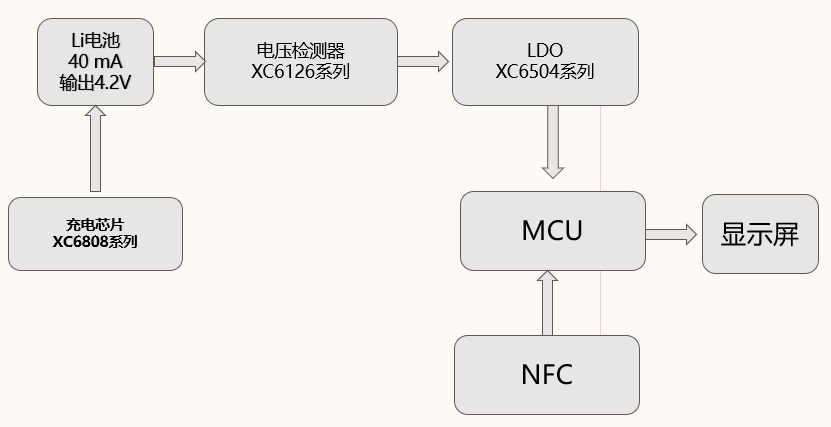

系統應用框圖：
XC6808系列技術參數和應用電路
XC6808是一種單節鋰離子電池、鋰聚合物電池用線性充電器IC。已將充電完成后來自電池的放電電流控制在0.1uA（標準），因此可更長時間使用于小型電池工作的低功耗設備。
本IC支持符合JEITA的溫度控制，根據溫度通過控制充電電壓及充電電流，可安全地充電。充電方式為恒壓（Constant-Voltage: CV）充電、恒流（Constant-Current: CC）充電，基本充電周期按涓流充電模式、主充電模式進行充電。此外，通過將電阻連接到充電狀態輸出引腳上，可根據該引腳電壓確認充電狀態。 封裝被安裝在小型、低背的USP-6B07上，可用最小限度的外部零件構成充電電路。

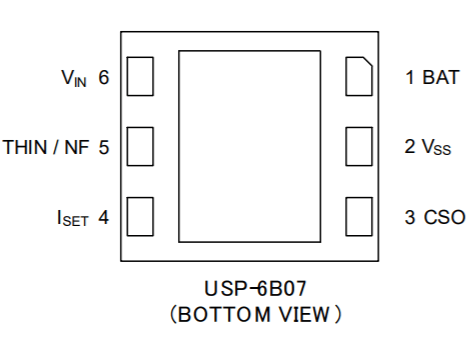

XC6808系列引腳示意圖：

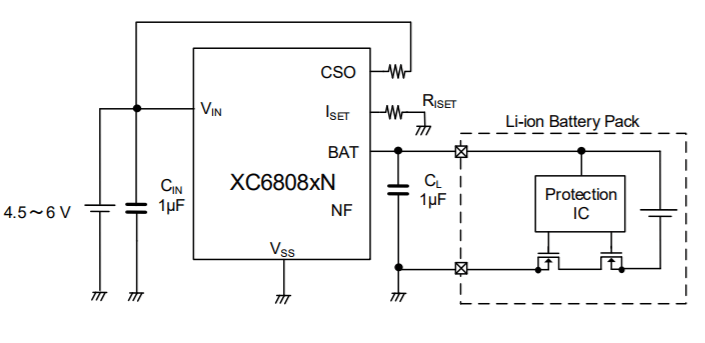

典型應用電路:
XC6808的產品特性
- Low Profile Package : 0.33mm max
- Operating Voltage Range : 4.5V ~ 6.0V
- Supply Current : 100μA (VIN=5V, VBAT=3.5V)
- Charge Current : 5mA~ 40mA can be set by external resistance
- Charge Voltage : 4.20V, 4.35V, 4.40V
- Battery sink current : 0.1uA (typ.)
- Protection Circuit : Thermistor detection function
- (Except for the XC6808xN)
- Safety timer function
- UVLO (Under Voltage Lock Out)
- Thermal shutdown (Latch Stop)
- Dropout voltage monitor function
- Charging over-current monitor function
- Recharge function
- Operating Ambient Temperature : -40°C ~ 85°C
- Package : USP-6B07 (1.8mm x 2.0mm x 0.33mm)
- Environmentally Friendly : EU RoHS Compliant, Pb Free
應用領域
Smart Card
Wireless earphone / Bluetooth earphone
IoT equipment
Wearable Device
Fitness Tracker
Hearing Aid
Small Battery
